Zvýraznenie a podrobnosti
1. Podpora PCB v rámci veľkosti (L) 1500 * (W) 450 mm.
2. Do systémových{1}} pozícií trysiek bola pridaná funkcia automatickej výmeny trysiek, čo zvyšuje rýchlosť a flexibilitu integrovaného umiestnenia.
3. IC kamera zlepšuje veľkosť IC fotografií a realizuje automatickú kalibráciu s automatickou výmenou trysky.
4. Automatická kalibrácia výšky trysky.

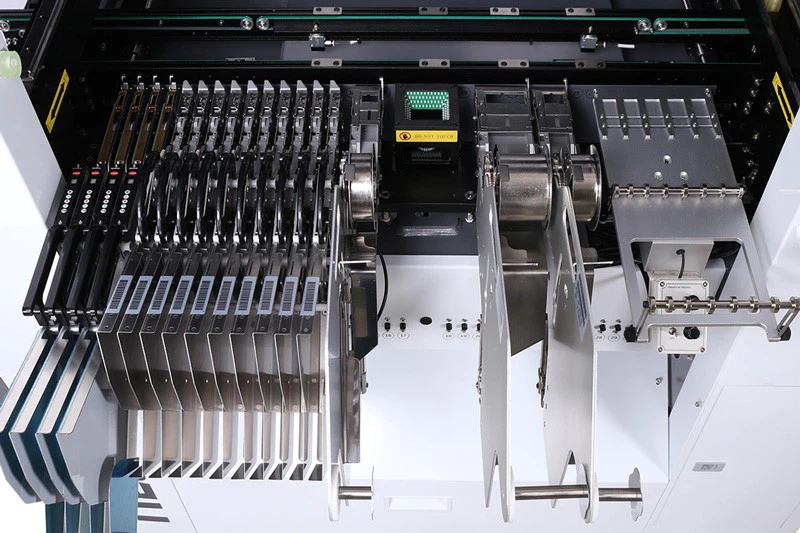

5. Zvýšte pohodlie recyklácie materiálu pridaním škatuľky.
6. 80 podávačov pások na zvýšenie počtu kapacity súčasného podávania.
7. Meranie tlaku vzduchu v tryske na zlepšenie stability práce a odstránenie prekážok.
8. Optimalizovaný dizajn softvéru na zlepšenie jednoduchosti používania a stability.
Parametre stroja NeoDen N10P SMT
| Základné špecifikácie | Model: NeoDen N10P |

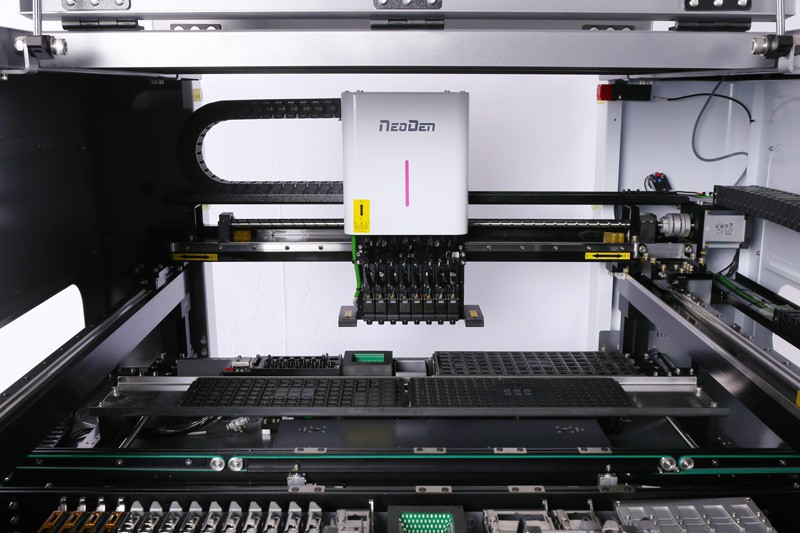

| Počet hláv:8 | |
| Systém pohonu: Servomotor Panasonic A6 750W | |
| Spôsob pohonu: Lineárne vedenie / brúsenie THK-Guľôčková skrutka C5-2040 | |
| Spätná väzba pohybu: Magnetický lineárny snímač SPM/IBG | |
| Výkonnostné parametre | Max. Rýchlosť umiestnenia:20 000 CPH |
| Presnosť polohovania:±0,01 mm | |
| Riadiaci systém: úplne uzavretý-systém riadenia slučky | |
| Systém videnia: Kamera Dual Mark + Predná lietajúca kamera + IC kamera | |
| Rozsah komponentov | Min. Veľkosť komponentu:0201 |
| Max. Veľkosť komponentu:40 x 40 mm | |
| Max. Výška komponentu:16 mm | |
| Rozsah komponentov lietajúcej kamery:0201 - 22 × 22 mm | |
| IC kamera Max. Veľkosť rozpoznávania:50 mm × 50 mm | |
| Systém kŕmenia | Kapacita podávača pásky:80 (všetky 8 mm) |
| Počet IC zásobníkov:10 | |
| Automatický menič trysiek:39 Polohy trysiek | |
| Použiteľná veľkosť PCB | Maximálna veľkosť PCB (bez IC zásobníka):450 mm × 1500 mm |
| Maximálna veľkosť PCB (s IC zásobníkom):395 mm × 1500 mm | |
| Hrúbka PCB:0.2 - 3.5 mm | |
| Hardvér a napájanie | Rozmery stroja:1289 × 1254 × 1386 mm |
| Čistá hmotnosť:1000 kg | |
| Menovitý výkon:600W | |
| Požiadavky na napájanie: Jednofázová{0}fázová, 220 V/110 V, 50 Hz/60 Hz | |
| Tlak prívodu vzduchu:0,6 MPa - 0.8 MPa | |
| Rýchlosť prietoku vzduchu:37 l/min |
Video NeoDen n10P
Balenie a doprava
Balenie:
Jeden kus v jednom drevenom kufríku
Vhodné množstvo do exportného dreveného kufríka
ostatné príslušenstvo na balenie v bežnom balení
Zákazníkom požadované balenie je k dispozícii
Doprava:letecky, po mori alebo expresne
Dodacia lehota:asi 15 ~ 30 dní po potvrdení podrobností objednávky a výroby.
Posilnite každodennú údržbu
Stroj P&P je zariadenie s vysokou{0}}presnosťou, ktoré vyžaduje čisté pracovné prostredie s konštantnou teplotou a vlhkosťou, takže je potrebné vykonávať bežnú údržbu.
Požiadavky na operátora
① Operátor by mal absolvovať základné školenie operátora, ktoré by malo plne pokrývať všetky zručnosti a znalosti potrebné na bezpečnú obsluhu daného typu stroja na vyberanie a umiestňovanie.
② Prevádzka prísne podľa pokynov zariadenia. Nepoužívajte stroj s problémami. Keď sa objaví porucha, zastavte stroj a obráťte sa- na personál popredajného servisu a po vyriešení problému ho reštartujte do práce.
③ Operátor by sa mal sústrediť:
- Pozorovanie- – aby ste zistili, či nenastala abnormálna situácia, napríklad nefunguje odlepovacia škatuľka, nie je zlomená plastová páska atď.
- Počúvanie – či už máte zvláštny zvuk, ako je hluk z umiestňovacej hlavy, zvuk stratového komponentu, zvláštny hluk dopravníka atď.
- Ručná práca-- včas vyriešte niektoré malé problémy, ako je inštalácia podávača, umiestnenie opravy atď. Ak je problém s hlavným telom stroja alebo obvodom, obráťte sa na popredajný personál. Formulujte opatrenia na zníženie/predídenie veľkým problémom.
FAQ
Q1. Ako môžem od vás kúpiť stroj?
Odpoveď: (1)Poraďte sa s nami online alebo e-mailom-.
(2) Vyjednávajte a potvrďte konečnú cenu, dopravu, spôsob platby a ďalšie podmienky.
(3) Pošlite vám proforma faktúru a potvrďte objednávku.
(4) Vykonajte platbu podľa spôsobu uvedeného na proforma faktúre.
(5) Vašu objednávku pripravíme v zmysle proforma faktúry po potvrdení vašej úplnej platby. A 100% kontrola kvality pred odoslaním.
(6) Pošlite svoju objednávku expresne alebo letecky alebo po mori.
Q2. Toto je prvýkrát, čo používam tento druh stroja, je ľahké ho ovládať?
A: Áno. Existuje anglický manuál a sprievodné video, ktoré vám ukáže, ako používať stroj.
Ak máte nejaké pochybnosti o prevádzke stroja, neváhajte nás kontaktovať.
Poskytujeme aj služby v zahraničí-na stránkach.
Q3. Ste obchodná spoločnosť alebo výrobca?
Odpoveď: Sme profesionálny výrobca špecializujúci sa na SMT stroj, Pick and Place Machine, Reflow pec, sieťotlač, výrobnú linku SMT a ďalšie zariadenia SMT.
